Keskikokoinen MFR PFA (6–15 g/10 min)

Medium MFR PFA (6–15 g/10 min) tarkoittaa PFA-laatuja, joiden MFR on noin 6–15 g/10 min. Tämä alue on hyödyllinen, kun sulavirta on sovitettava tiettyyn käsittelymenetelmään, tuotteen geometriaan ja valmiiden osien vaatimuksiin.

MFR mitataan tietyssä lämpötilassa ja kuormituksessa, joten arvo tulee aina huomioida yhdessä valmistajan, laadun ja testimenetelmän kanssa. Samanlaiset MFR-arvot eivät välttämättä tarkoita vastaavaa mekaanista, puhtautta, sähköistä tai prosessointitehoa.

Nianjing tukee PFA-hartsin hankintaa valmistajan, laadun, MFR-alueen, käsittelytavan, sovelluksen ja määrän mukaan. TDS, SDS, COA ja muut saatavilla olevat tekniset asiakirjat voidaan toimittaa, kun tiettyä arvosanaa arvioidaan.

MFR-alue ja käsittelykäyttäytyminen

MFR kuvaa sulan hartsin virtausta määritellyissä testiolosuhteissa. Arvo alueella 6–15 g/10 min saattaa sopia sovelluksiin, jotka vaativat hallittua sulavirtaa, kun taas jotkin ohutseinäiset tai korkeavirtausmallit voivat vaatia eri laatua.

Ruiskuvalussa virtauksen pituus, seinämän paksuus, portin rakenne ja koneen kapasiteetti vaikuttavat ontelon täyttöön. Suulakepuristuksen aikana muotin geometria, ruuvin rakenne, linjan nopeus, seinämän paksuus ja jäähdytysolosuhteet vaikuttavat mittojen vakauteen ja tehoon. Sama nimellinen MFR voi siksi käyttäytyä eri tavalla, kun laite tai tuoterakenne muuttuu.

Korkeampi MFR ei ole automaattisesti parempi. Sopiva taso määräytyy hartsilaadun, käsittelyreitin ja valmiin tuotteen välisen suhteen perusteella.

Ominaisuudet, jotka voivat vaikuttaa arvosanan valintaan

MFR:n lisäksi asiaankuuluvia teknisiä tietoja voivat olla vetolujuus, venymä, viruminen, taivutusikä ja jännityshalkeilukestävyys. Nämä ominaisuudet korostuvat, kun komponentti altistuu toistuvalle liikkeelle, mekaaniselle kuormitukselle tai pitkäaikaiselle kemialliselle kosketukselle.

Kemiallinen yhteensopivuus tulee myös arvioida suhteessa todelliseen väliaineeseen, pitoisuuteen, lämpötilaan, altistusjaksoon ja mekaanisiin olosuhteisiin pelkän yleisen PFA-merkinnän sijaan.

Daikin kuvaa NEOFLON PFA AP -sarjaansa, jolla on laaja lämpötilakyky noin −200 °C - 260 °C. Tämä on tuoteperheviittaus; yksittäiseen laatuluokkaan sovellettavat käyttöehdot tulee vahvistaa sen nykyisestä teknisestä dokumentaatiosta.

Tekniset tiedot arvosanan vertailua varten

PFA-laatuja verrattaessa MFR on vain yksi osa spesifikaatiota. Käytännön vertailu voi sisältää:

Tietyn materiaalin osalta nykyisen valmistajan TDS:n tulisi olla etusijalla yleisiin PFA-tietoihin nähden. MFR-arvoja tulisi myös verrata vain, kun testilämpötila ja kuormitus ovat vastaavat.

Esimerkkejä käsittelystä ja arvosanasta

Tämän virtausalueen laatuja voidaan käyttää useissa sulattamisreiteissä, mutta oikea valinta riippuu tuotteen geometriasta, laitteista ja vaaditusta virtaustasapainosta ja muista materiaaliominaisuuksista.

Ruiskuvalu

Sopivia laatuja voidaan harkita liittimille, venttiilikomponenteille, liittimille ja muille valetuille osille, joiden käsittelyominaisuudet vastaavat suunnittelua. Seinämän paksuus, virtauksen pituus, portin kokoonpano, muottiolosuhteet ja koneen kapasiteetti vaikuttavat kaikki tulokseen.

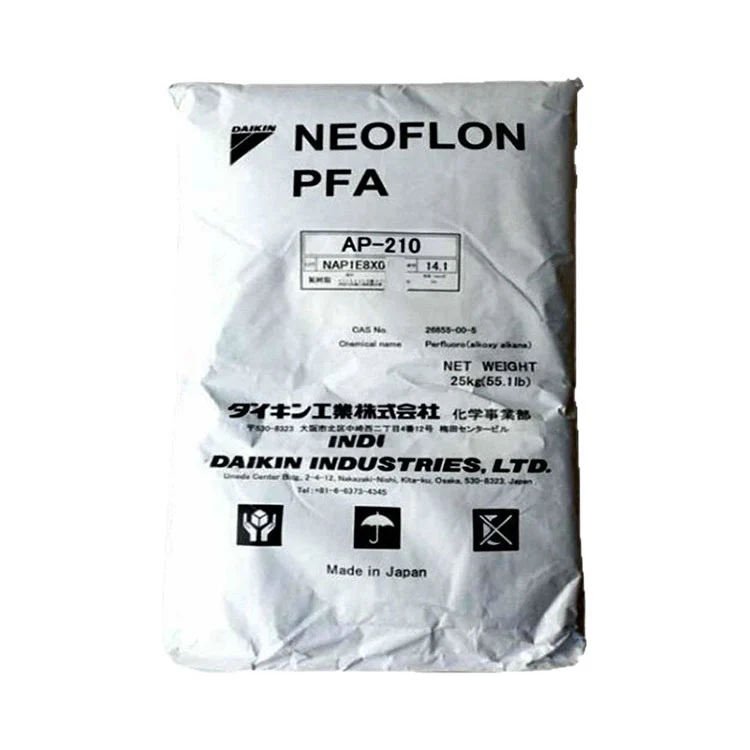

Daikin NEOFLON PFA AP-210 tarjoaa dokumentoidun laatuesimerkin. Sen TDS listaa MFR-arvoksi 14 g/10 min ASTM D3307:n mukaisesti ja tunnistaa ruisku- ja suulakepuristusmuovauksen materiaalin. Sama asiakirja raportoi AP-210:n edustavina arvoina sulamispisteen 306 °C, vetolujuuden 31 MPa ja venymän 420 %. Nämä luvut kuvaavat kyseistä laatua, eikä niitä tule käsitellä yleisinä arvoina kaikille tämän alueen PFA-laaduille.

Ekstruusio

PFA-laatuja käytetään sovelluksissa, kuten putkissa, profiileissa ja lanka- tai kaapelikomponenteissa. Suulakkeen suunnittelu, ruuvikokoonpano, sulamislämpötila, linjan nopeus, seinämän paksuus ja jäähdytysolosuhteet vaikuttavat kaikki suulakepuristuksen vakauteen ja lopullisiin mittoihin.

Siirto- ja puristusmuovaus

Joitakin laatuja voidaan myös käsitellä siirto- tai puristusmuovauksella. Lämmityssyklit, paine, muotin rakenne ja jäähdytysolosuhteet vaihtelevat laatu- ja laitteistokohtaisesti, joten tuotantoparametreja asetettaessa tulee noudattaa valmistajan käsittelysuosituksia.

Valmistajan arvosanaviitteet

Valmistajan tiedot tarjoavat hyödyllisiä vertailukohtia virtauskäyttäytymisen arvioinnissa.

Daikin NEOFLON PFA AP-210 on listattu 14 g/10 min standardin ASTM D3307 mukaan ruisku- ja suulakepuristusmuovaukseen.

Solvayn arkistoiduissa Hyflon PFA -tiedoissa M640 on 10–17 g/10 min mitattuna 372 °C:ssa 5 kg:n kuormalla. Koska testiolosuhteet poikkeavat AP-210-vertailusta, kahta MFR-arvoa ei pidä pitää suoraan vastaavina. Myös historiallisten Hyflon-laatujen saatavuus tulee varmistaa ennen hankintaa.

Nämä esimerkit ovat pikemminkin teknisiä vertailukohtia kuin suoria korvikkeita.

Missä näitä arvosanoja voidaan käyttää

MFR-alue itsessään ei määrittele sovellusta. Tuotteen rakenne, huoltoolosuhteet ja täydellinen laatuspesifikaatio ovat edelleen tärkeämpiä.

Nesteen käsittely

PFA:ta käytetään letkuissa, liittimissä, venttiileissä ja vastaavissa komponenteissa kemiallisissa ja erittäin puhtaissa nestejärjestelmissä. Sovelluksesta riippuen tekniset tiedot voivat sisältää kemiallisen yhteensopivuuden, käyttölämpötilan, paineen, mittastabiilisuuden ja puhtauden.

Puolijohteisiin liittyvissä laitteissa puhtaus on erillinen valintakriteeri. Daikin tunnistaa erittäin puhtaita SH-laatuja komponenteille, kuten liittimille, pumppukomponenteille, kiekkokoreille, suodatinkoteloille, putkille ja venttiileille. PFA-laatua ei siksi pitäisi pitää puolijohdelaatuisena pelkästään siksi, että sen MFR kuuluu tietylle alueelle.

Sähkö- ja kaapelikomponentit

PFA:ta voidaan käyttää johdineristykseen, kaapelikomponentteihin ja valikoituihin sähköosiin. Dielektriset ominaisuudet, joustavuus, käyttölämpötila ja kaapelin rakenne on sovitettava valmiin tuotteen ja sovellettavien eritelmien kanssa.

Kemiallisen käsittelyn komponentit

Käyttökohteita voivat olla valitut vuoraukset, tiivisteet, liittimet ja venttiilit, jotka ovat alttiina kemiallisille aineille. Materiaalia valittaessa tulee ottaa huomioon kemiallinen tyyppi, pitoisuus, lämpötila, altistuksen kesto ja mekaaninen kuormitus.

Valetut osat

Liittimet, liittimet, venttiilikomponentit ja muut valetut osat voivat käyttää sopivia PFA-laatuja. Monimutkaisissa tai ohutseinämäisissä malleissa onteloiden geometrialla ja työstöolosuhteilla voi olla merkittävä vaikutus täyttö- ja mittatuloksiin.

Vahvistettavat tiedot

Olemassa olevalle materiaalille valmistajan nimi, laatunumero ja nykyinen TDS tarjoavat luotettavimman lähtökohdan. Keskikokoista MFR-PFA:ta (6–15 g/10 min) ei pitäisi hankkia pelkästään MFR:stä, koska laatujen, joilla on samanlaiset virtausarvot, mekaaniset ominaisuudet, puhtaus, sähköiset ominaisuudet ja käsittelykäyttäytyminen voivat vaihdella.

Uutta vaatimusta varten seuraavat tiedot voivat auttaa määrittämään sopivan materiaalin eritelmän:

Nianjing voi käyttää olemassa olevaa laatua valmistajan viitteestä ja nykyisestä teknisestä dokumentaatiosta. Uutta spesifikaatiota varten hankinta voidaan sovittaa vaaditun MFR:n, käsittelytavan, sovelluksen, määrän ja dokumentointivaatimusten mukaan.

FAQ

Mitä 6–15 g/10 min tarkoittaa PFA:lle?

Se kuvaa tässä tuoteryhmässä käytettyä MFR-aluetta. Testilämpötilaa ja -kuormitusta tarvitaan järkevän laatujen vertailun tekemiseen.

Voidaanko samankaltaisia ​​MFR-laatuja korvata toisillaan?

Ei välttämättä. Samanlaiset virtausarvot eivät vahvista vastaavia mekaanisia, puhtaus-, sähkö- tai prosessointiominaisuuksia. Täydellinen tekninen eritelmä on tarkistettava ennen vaihtamista, minkä jälkeen on suoritettava tuotantokokeet tarvittaessa.

Mitä käsittelymenetelmiä voidaan käyttää?

Lajista riippuen tämän alueen PFA voidaan käsitellä ruiskuvalulla, ekstruusiolla, siirtomuovauksella tai puristusmuovauksella. Tuotteen suunnittelu ja varusteet määräävät, mikä reitti on sopiva.

Onko korkeampi MFR parempi ruiskuvalussa?

Ei joka tapauksessa. Korkeampi MFR tarkoittaa yleensä suurempaa virtausta samoissa testiolosuhteissa, mutta vaadittu taso riippuu seinämän paksuudesta, virtauksen pituudesta, portin suunnittelusta, muottiolosuhteista ja aiotusta osasta.

Sopiiko tämä MFR-sarja puolijohdesovelluksiin?

MFR ei yksin vahvista puolijohteiden soveltuvuutta. Erittäin puhtaat sovellukset voivat vaatia lisämäärityksiä, jotka kattavat uuttuvat aineet, ioniset kontaminaatiot, hiukkaset ja muut puhtausominaisuudet. Vahvistamiseen tulee käyttää valmistajan laatuasiakirjoja.
